Зачем уметь читать чертежи в интерьере
Большинство заказчиков смотрят только на визуализации, забывая, что реальный ремонт выполняется по чертежам. Именно там зафиксированы все размеры, инженерные решения и узлы, которые невозможно понять по картинке. Чтобы избежать ошибок и контролировать процесс, важно разобраться, как читать чертежи дизайн-проекта. Это проще, чем кажется, если знать основные правила.
Чертежи — это сердце любого проекта интерьера или строительства. Они служат универсальным языком, связующим дизайнеров, строителей и заказчиков. Понимание чертежей позволяет не только контролировать процесс, но и избежать дорогостоящих ошибок. Зачем это нужно заказчику? Чтобы видеть картину целиком, влиять на решения и быть уверенным в результате. Даже без знания профессиональной терминологии, освоив базовое чтение чертежей, вы сможете понять, насколько грамотно выполнен дизайн-проект.
Умение читать чертежи даёт заказчику несколько важных преимуществ:
- Контроль процесса. Вы сможете сверять ход ремонта с документацией и вовремя замечать несоответствия.
- Экономия бюджета. Ошибки в размерах или расположении точек электрики обходятся дорого. Понимая, как читать чертежи, вы исключаете лишние переделки.
- Уверенность в результате. Чертежи фиксируют всё: от масштаба комнаты до высоты розеток. Зная, что стоит за условными обозначениями, вы понимаете, как интерьер будет выглядеть в реальности.
- Общее видение с дизайнером. Когда заказчик и автор проекта говорят «на одном языке», диалог становится проще и продуктивнее.
Основные виды чертежей в дизайн-проекте
В полноценный технический дизайн-проект входит целый пакет чертежей, и каждый из них играет свою роль. Чтобы понимать, как читать чертежи, полезно знать, какие планы встречаются чаще всего и зачем они нужны:
- План обмеров. Это база проекта: реальные размеры помещения, высота потолков, расположение окон и дверей. Ошибка на этом этапе ведёт к неправильной мебели и инженерным просчётам. Например, несоответствие ширины дверного проёма может сорвать заказ встроенного шкафа.

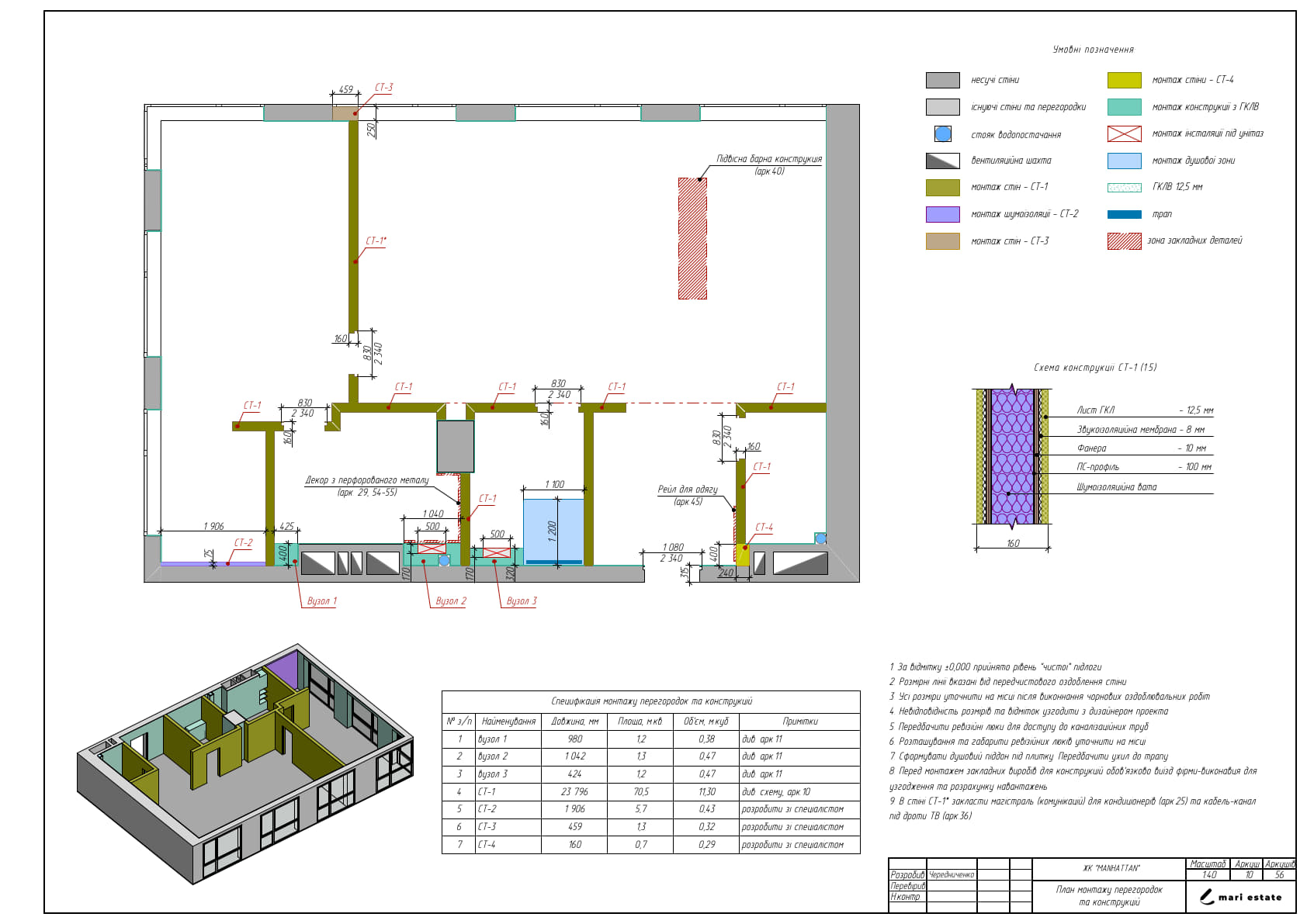

- План демонтажа и монтажа стен. На нём отмечено, какие перегородки убираются, а какие строятся заново. Такой чертеж помогает заказчику представить перепланировку и оценить, насколько она отвечает его образу жизни (например, открытая кухня-гостиная или изолированные комнаты).

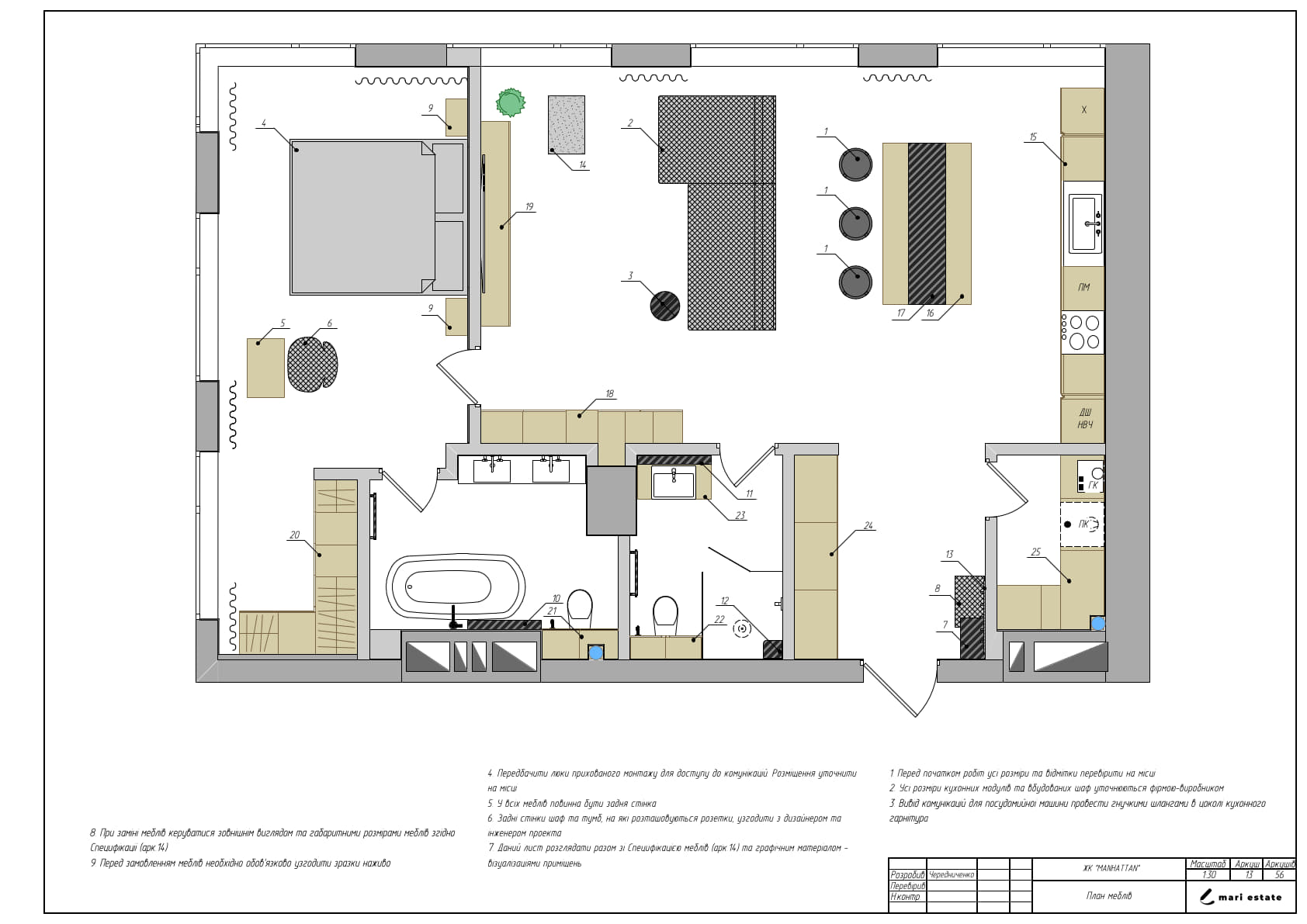

- План расстановки мебели. Один из самых «читаемых» заказчиком чертежей: показывает, где будет стоять каждая вещь, вплоть до журнального столика. Здесь проверяется эргономика — удобно ли открываются двери шкафа, остаётся ли проход, поместится ли диван.
- План полов и потолков. Указывает уровни, материалы и направление укладки. Важен не только для отделки, но и для инженерных систем: например, если не учесть толщину стяжки, уровень пола в санузле может оказаться выше, чем в коридоре.
- План электрики и освещения. Один из самых детальных и критичных чертежей. Здесь показаны все розетки, выключатели, точки света и сценарии освещения. Именно этот документ чаще всего вызывает вопросы у заказчиков: важно понимать, почему, например, выключатель стоит у двери, а розетка — на уровне прикроватной тумбы.
- Развертки стен. Эти чертежи помогают «увидеть» комнату глазами строителя. На них показано, где будет зеркало, панно, плитка или бра. Они позволяют понять не только эстетику, но и точные размеры элементов.

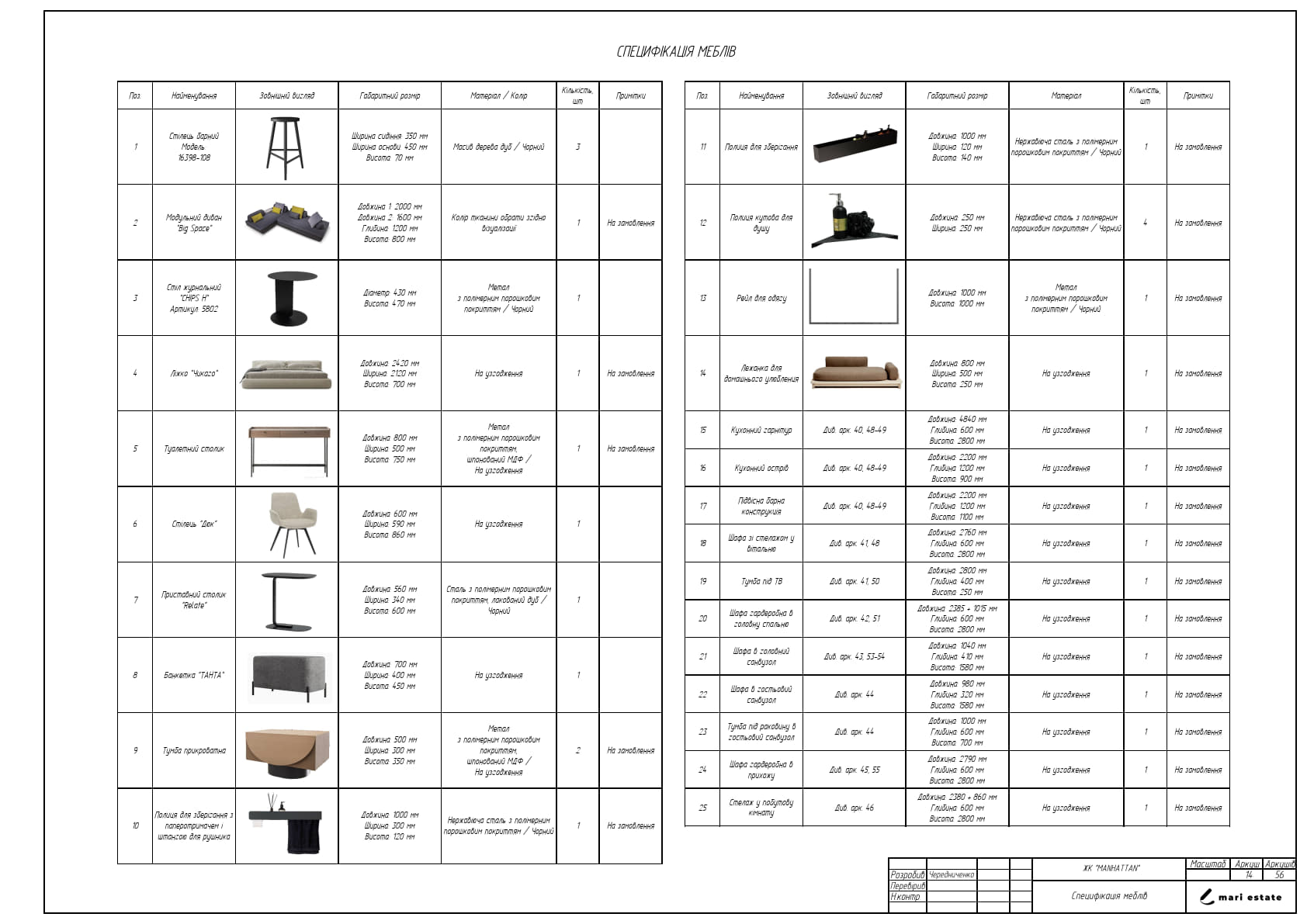

- Ведомости и спецификации. В проектах чертежи дополняются таблицами с артикулами, размерами и материалами. Это «перевод» проекта на язык заказов и смет.
Как читать условные обозначения на чертежах
Условные обозначения на чертежах помогают дизайнеру и строителям понять, где расположить двери, окна или розетки, а заказчику — уверенно ориентироваться в проекте. Давайте разберем основные элементы, которые чаще всего встречаются в архитектурных чертежах.
- Символы дверей, окон, мебели и сантехники. Двери обычно изображаются дугообразными линиями, показывающими направление открывания. Окна — прямоугольники с внутренними штрихами, а мебель и сантехника (например, раковина или унитаз) обозначаются простыми геометрическими фигурами с подписями.
- Условные обозначения для электрики. Розетки и выключатели часто выглядят как маленькие кружки с линиями, указывающими проводку. Это ключ к пониманию схем электрики в чертежах интерьера квартиры.
- Масштаб и линии. Сплошные линии обозначают стены, штриховые — скрытые элементы (например, перегородки), а осевые линии помогают выстроить симметрию. Знание этих деталей важно для точного чтения масштабов на чертежах.
Чтобы освоить этот навык, начните с изучения легенд на чертежах — они обычно содержат все необходимые символы. Сравните их с реальными элементами, и со временем чтение станет интуитивным.
Масштаб и размеры: как не запутаться
Чтение чертежей интерьера квартиры начинается с освоения масштабов на чертежах — это первый шаг к тому, чтобы понять проект интерьера. Масштаб — это пропорция, связывающая чертеж с реальностью. Например, 1:50 значит, что каждый сантиметр на бумаге равен 50 см в комнате, а 1:100 упрощает изображение, где 1 см = 1 метру.
- Работа с размерами:
Цифры на чертежах показывают точные габариты — от ширины стен до высоты потолков. Привязки помогают понять, где и как расположены элементы. - Влияние отделки:
Толщина материалов, таких как плитка или гипсокартон, может изменить реальные размеры планировки квартиры по чертежам. Учитывайте это, чтобы избежать сюрпризов.
Знание этих нюансов помогает избежать ошибок и правильно интерпретировать архитектурные чертежи для начинающих. Начните с проверки легенды чертежа, где указаны все масштабы, и всегда сверяйтесь с реальными размерами комнаты.
Как читать чертежи интерьера на практике
Чтение чертежей интерьера квартиры — это навык, который открывает дверь к пониманию проекта интерьера. Даже если вы новичок, системный подход поможет превратить сложные линии и символы в ясную картину вашего будущего дома. Давайте разберем процесс шаг за шагом, чтобы вы могли уверенно ориентироваться в чертежах и принимать осознанные решения.
Начните с общего плана — это основа чертежей интерьера квартиры, где обозначены внешние стены, двери, окна и основные зоны. Затем переходите к более детализированным разделам: инженерные сети (электрика, сантехника, отопление) и развёртки стен, которые показывают отделку и расположение элементов. Такой последовательный разбор помогает увидеть общую картину, прежде чем углубляться в мелочи.
Первый шаг — изучите планировку. Определите, где будут стоять стены, перегородки и крупная мебель (например, диван или кухонный гарнитур) по символам и размерам. Далее разберите схемы освещения и электрики — найдите розетки, выключатели и светильники, чтобы понять, как будут организованы удобства. Наконец, обратите внимание на развёртки стен: они раскроют, какие материалы (обои, плитка) и декор (полки, зеркала) планируются.
Этот порядок позволяет постепенно собирать пазл вашего интерьера.
Регулярная практика сделает чтение чертежей интуитивным. Начните с простого плана, постепенно добавляйте детали и сверяйтесь с легендой — так вы быстро освоите архитектурные чертежи для начинающих и сможете уверенно работать с любым проектом.
Ошибки при чтении чертежей
Чтение чертежей интерьера квартиры — это полезный навык, но даже опытные заказчики иногда допускают ошибки, которые могут привести к проблемам на этапе ремонта. Понимание типичных промахов поможет вам лучше разобраться, как понять проект интерьера и избежать лишних трат. Вот основные ловушки, которых стоит остерегаться.
- Игнорирование масштаба. Забыв проверить масштабы на чертежах, можно неверно оценить размеры комнаты или мебели. Например, если масштаб 1:100, а вы приняли его за 1:50, мебель может не поместиться.
- Непонимание условных обозначений. Ошибка в интерпретации символов (например, принятие штриховой линии за стену вместо перегородки) приводит к путанице в архитектурных чертежах для начинающих.
- Недооценка технических деталей. Игнорирование толщины перегородок или расположения инженерных сетей (розеток, труб) может нарушить планировку квартиры по чертежам.
- Слепое доверие 3D-визуализациям. Красивые рендеры не всегда отражают точные размеры или детали. Без сверки с чертежами вы рискуете упустить важные нюансы.
Эти ошибки легко исправить, если внимательно изучать легенду чертежа и задавать вопросы дизайнеру на ранних стадиях. Так вы сохраните контроль над проектом и минимизируете риски.
Советы дизайнера
Освоить чтение чертежей интерьера квартиры и понять проект интерьера проще с правильным подходом. Наш дизайнер интерьеров поделился проверенными рекомендациями, которые помогут вам уверенно работать с архитектурными чертежами для начинающих и избежать типичных ошибок.
- Всегда уточняйте непонятные условные обозначения
Если символ на чертежах кажется загадочным, сразу обращайтесь к дизайнеру. Это сэкономит время и предотвратит неверные выводы. - Сохраняйте электронные версии чертежей
Цифровой формат позволяет легко масштабировать планы и изучать масштабы на чертежах, особенно если нужно проверить детали на разных устройствах. - Смотрите проект целостно
Чертежи дополняют 3D-визуализации. Сравнивайте их, чтобы получить полное представление о планировке квартиры по чертежам и избежать сюрпризов.
Следуя этим советам, вы сможете не только лучше понимать проект, но и активно участвовать в его реализации. Доверяйте профессионалам, но оставайтесь в курсе — это залог успешного ремонта!
